1. 酒店機房施工概括
1). 總體目標與定位
弱電智能化系統工程的設計基于實現酒店管理自動化、安防自動化、數字化、管理信息化的設計理念，工程主要針對酒店智能化系統設計。
弱電智能化系統工程設計將具有充分的可靠性、先進性、使之能夠充分滿足酒店的需要，并能滿足業務擴展和升級需要，使該酒店在相當長的時間內仍能夠保持先進地位。
智能化系統既要求達到國際先進水平，同時亦應具有好的性能價格比，同時設計應遵守國家及本地的有關規定并符合酒管集團建設標準，從而提供酒店的整體定位和市場競爭力。
2).設計標準及規范
Ø 用戶需求書
Ø 智能建筑設計標準GB/T 50314-2006
Ø 智能建筑工程質量驗收規范GB 50339-2003
Ø 安全防范系統工程技術規范GB 50348-2004
Ø 民用建筑電氣設計規范JGJ/T 16-2008
Ø 綜合布線系統工程設計規范 GB50311-2007
Ø 建筑內部裝修設計防火規范 GB50222-2006
Ø 建筑物電子信息系統防雷技術規范 GB50343-2004
Ø 建筑物電子信息工程質量驗收規范 GB／T50343－2004
Ø 視頻安防監控系統工程設計規范 GB50395-2007
Ø 安全防范工程技術規范及條文說明GB50348-2004
Ø 有線電視系統工程技術規范GB50200
Ø 建筑電氣工程施工質量驗收規范GB 50303-2002
Ø 電氣裝置安裝工程電纜線路施工及驗收規范GB50168
Ø 電氣裝置安裝工程接地裝置施工及驗收規范GB50169
Ø 建筑工程施工質量驗收統一標準GB 50300-2001
Ø 低壓配電設計規范GB50054-2009
Ø 電子計算機機房設計規范GB50174-2008
Ø 計算機場地技術要求GB2887-2000
Ø 電氣裝置安裝工程電氣設備交接實驗標準GB50150
Ø 民用建筑電氣設計規范JGJ16-2008
Ø 公共建筑節能設計標準GB50189-2005
Ø 北美綜合布線標準TIA/EIA 568
Ø 綜合布線系統國際標準ISO/IEC 11801
Ø 通信電源設備安裝工程驗收規范YD5079-2005
Ø 電信設備安裝抗震設計規范YD5059-2005
Ø 以太網標準 IEEE802.3
Ø 設計過程與用戶交流的設計聯絡文件
Ø 天河北希爾頓歡朋酒店*酒店標準文件
Ø 天河北希爾頓歡朋酒店*酒店相關專業設計圖紙
Ø 其它最新的國際、國內標準
3).總體要求
Ø 我司提供圖紙完成弱電系統的深化設計、設備提供及安裝調試。
Ø 必須履行對設計方案圖紙深化，優化和審查的責任和義務，參照標準為所有相關的國家標準。當國家，地方規范、規格、標準、施工準則國際標準等之間有矛盾時，則以較高標準者為設計、施工、試驗及竣工驗收的最終標準。如遇特殊情況，承包人可報發包方作最終決定，唯此最終決定不可成為承包人作為變更或索賠的依據。
Ø 全面支持包括但不限于以下所列要求采用的酒店信息系統：
酒店管理系統PMS 酒店工程管理系統
Ø 根據甲方設計及工程標準的規定進行設備、材料的選型，投標的設備、材料的技術規格、參數必須達到或高于甲方設計及工程標準的要求。設備產地和品牌必須符合甲方設計及工程標準的規定。
Ø 本弱電系統方案中，每個子系統中的設備清單的設備數量是基本數量，根據系統技術要求的功能、圖紙及投標的產品特性進行深化，如有缺漏的應予以補充，以保證能完全招標要求及系統完整性。
Ø 提供的設備材料必須嚴格按照相關技術規范、系統技術要求選用，并保證提供設備參數的真實性、有效性。提供的主要設備需有原廠資料以備查驗。
Ø 按照弱電系統方案的規定和相關技術規范選用設備材料，施工時規格、品牌不得任意更改。
Ø 提供針對本項目的實施計劃。包括但不限于人員組織構架、項目進度規劃等。
2. 弱電機房工程技術規范
1).弱電機房工程技術規范
2).系統概述
酒店機房工程主要針對機房的建設，包括機房電源、機房空調、機房布線等內容。
3). 系統結構
本工程包括以下建設內容：
l 機房電源；
l 機房空調；
l 機房布線；
機房均安裝全鋼抗靜電地板，規格為600mm×600mm×35mm。地板要求外型美觀，重量輕，并且擁有優良特性，可滿足用戶防銹、抗靜電、隔音等不同需要。地板安裝高度為300mm，凈空高度至少為2700mm。機房入口處需安裝斜坡，即可方便設備和搬運，又可消除較大的差異感。
UPS設備重量較大，承包單位需對UPS安裝位置進行承重處理。
機房電源
機房用電負荷等級及供電要求應根據機房的等級，按現行國家標準《供配電系統設計規范》GB 50052及《電子信息系統機房設計規范》GB50174-2008要求執行。供配電系統應為電子信息系統的可擴展性預留備用容量，電子信息設備應由不間斷電源系統供電，不間斷電源系統配備自動和手動旁路裝置。不間斷電源系統的基本容量可按下式計算：E≥1.2P。
本工程電氣系統包括：
l UPS系統：設置在機房中，由酒店強電專業引外線回路至機房配電柜。
UPS延時2個小時；
機房空調
為使機房內主要設備有一個良好的工作環境，并為其所有電子設備具備能夠安全、可靠地運行，發揮其最大的工作效率，就要提供一個符合其運行標準要求的機房環境。這包含對機房環境的制冷、制熱、加濕、去濕、濾塵有嚴格的控制標準要求，設備運行情況、使用壽命與工作環境有密切關系，溫度、濕度、潔凈度就是工作環境的關鍵因素。

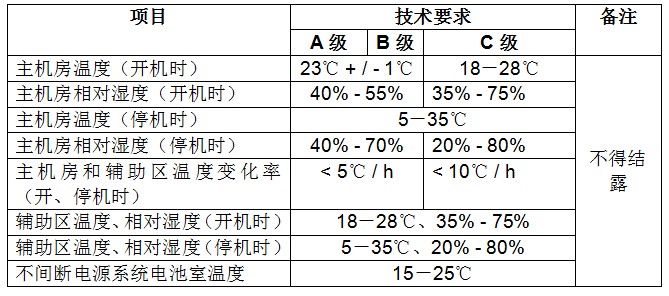

電視機房的環境按照C級機房環境要求設計，應滿足下列要求：
機房主要的熱負荷來源于設備的發熱量及維護結構的熱負荷。因此，了解主設備的數量及用電情況以確定空調的容量及配置。
機房采用1臺機房專用2P柜式空調（支持斷電重啟功能），在保證正常供冷的情況下，同時考慮冗余設計。

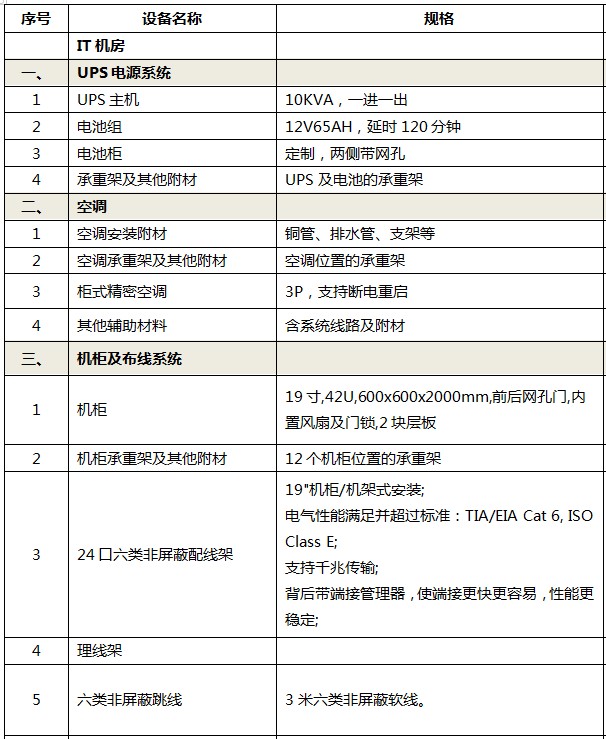

3.主要設備技術指標

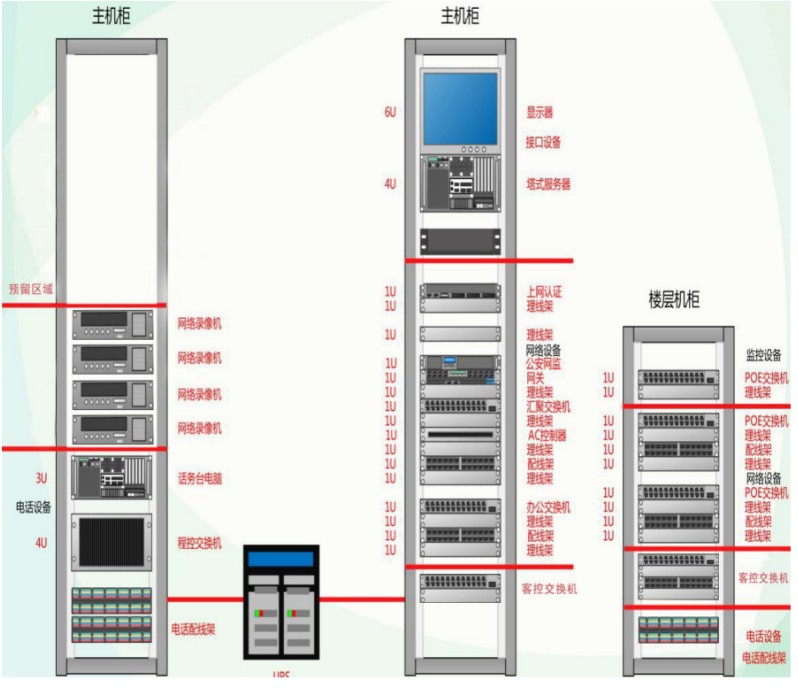

1.1.網絡機柜實施標準
1.1.1. 機柜內所有網線需要打標簽，標識網線的去向，主線顏色按照網絡拓撲圖要求。
1.1.2. 柜內配線架與交換機之間連接的網線必須整潔，且使用配線架和理線架。
2.1. 電視機柜實施標準
2.1.1. 機柜內所有閉路線需要打標簽，標識網線的去向，主線顏色按照拓撲圖要求。
2.1.2. 機頂盒豎立固定，所有機頂盒標識頻道編號以及對應電視臺。
2.1.3. 機頂盒電源標識。
2.1.4. 保證閉路線路整潔、美觀。
3.1. 機房配電需求
由總配電柜饋出的動力供配電系統采用50Hz交流電，380/220v三相五線電源，TN-S接地方式，零線與地線分開設置且零地線電壓小于1v。機房內所有線纜須設計鋼制橋架、線槽或鋼管敷設。
動力配電柜（箱）具有火警聯動保護功能，出現火警時可與消防系統聯動及時切斷電源，關閉防煙防火閥，且值班安裝手動電源切斷裝置。
3.1.1. 380v進機房配電箱，分給UPS、照明、空調。
3.1.2. 220v進UPS，前面不加空開。
3.1.3. UPS出分5回路，分別供電話機柜(1個插座)、電視(2個插座)、網絡機柜(1個插座)、1樓監控機柜(機柜1個插座，電視機4個插座)、樓層弱電井(每層1個插座)。
3.1.4. 機房所有配電鍍鋅管采用暗裝；動力配電柜、照明配電箱離地1.4m墻上暗裝。
3.1.5. -1樓必須有到1樓監控室監控機柜UPS電源。
3.1.6. 可靠接地、防雷（酒店方負責）。
3.1.7. 線路、插座標識。
